Sensor optik merupakan elemen kunci dalam sistem otomasi industri yang bekerja dengan menggunakan cahaya untuk mendeteksi posisi, keberadaan, atau sifat suatu objek. Seiring dengan perkembangan teknologi, sensor optik semakin canggih, akurat, dan andal. Hal ini memungkinkan sensor optik banyak digunakan dalam berbagai aplikasi industri seperti manufaktur, otomotif, logisti, dan robotika. Sensor optik adalah perangkat yang menggunakan cahaya (inframerah, laser, atau LED) untuk mendeteksi perubahan lingkungan, seperti keberadaan objek, jarak, warna, atau intensitas cahaya. Sensor ini bekerja dengan memancarkan cahaya dan menganalisis pantulannya untuk menghasilkan sinyal output.
Kelebihan Sensor Optik
1. Non-Kontak
Tidak memerlukan kontak fisik dengan objek, sehingga mengurangi keausan mekanis dan memperpanjang usia pakai sensor.
2. Presisi Tinggi
Mampu mendeteksi objek berukuran sangat kecil dengan akurasi tinggi, cocok untuk aplikasi yang membutuhkan pengukuran presisi.
3. Kecepatan Respons Cepat
Sensor ini memiliki waktu respons yang sangat singkat, sehingga ideal digunakan pada sistem dengan pergerakan cepat seperti conveyor otomatis atau mesin pengepakan.
4. Tahan terhadap Gangguan Elektromagnetik
Karena bekerja berdasarkan cahaya, sensor optik tidak terpengaruh oleh interferensi elektromagnetik (EMI), berbeda dengan sensor berbasis sinyal listrik biasa.
Jenis-jenis Sensor Optik
1. Sensor Fotoelektrik
Sensor fotoelektrik menggunakan cahaya untuk mendeteksi objek. Sensor ini terdiri dari tiga jenis utama, yaitu:
a. Sensor Fotoelektrik Semburan (Through-Beam)
- Prinsip kerja: Terdiri dari pemancar (transmitter) dan penerima (receiver) yang dipasang berseberangan. Objek terdeteksi ketika menghalangi cahaya antara kedua komponen.
- Kelebihan: Jarak deteksi panjang (hingga beberapa meter), akurasi tinggi.
- Kekurangan: Memerlukan pemasangan dua unit (transmitter dan receiver).
- Aplikasi: Deteksi objek pada conveyor, sistem keamanan pintu otomatis.
b. Sensor Fotoelektrik Reflektif (Retroreflective)
- Prinsip kerja: Menggunakan reflektor untuk memantulkan cahaya kembali ke penerima. Objek terdeteksi jika memutus pantulan cahaya.
- Kelebihan: Hanya memerlukan satu unit sensor, cocok untuk jarak menengah.
- Kekurangan: Reflektor harus selalu bersih untuk kinerja optimal.
- Aplikasi: Deteksi kemasan di industri makanan, penghitungan produk.
c. Sensor Fotoelektrik Difus (Diffuse)
- Prinsip kerja: Memancarkan cahaya dan mendeteksi pantulan langsung dari objek.
- Kelebihan: Pemasangan mudah karena hanya satu unit.
- Kekurangan: Jarak deteksi lebih pendek, dipengaruhi warna dan tekstur objek.
- Aplikasi: Deteksi ketinggian material, robot pick-and-place.

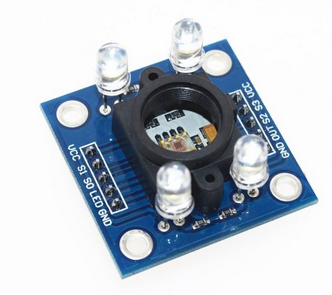

2. Sensor Warna (Color Sensor)
- Prinsip kerja: Menggunakan LED dan fotodetektor untuk mengidentifikasi warna berdasarkan pantulan spektrum cahaya.
- Kelebihan: Dapat membedakan warna dengan presisi tinggi.
- Aplikasi: Sorting produk berdasarkan warna, kontrol kualitas di industri tekstil.
3. Sensor Jarak Optik (Optical Distance Sensor)
- Prinsip kerja: Menggunakan teknologi Time-of-Flight (ToF) atau triangulasi laser untuk mengukur jarak objek.
- Kelebihan: Akurasi tinggi, cocok untuk pengukuran non-kontak.
- Aplikasi: Navigasi robot, pengukuran ketebalan material.
4. Sensor Serat Optik (Fiber Optic Sensor)
- Prinsip kerja: Menggunakan serat optik untuk mentransmisikan cahaya ke area sempit atau lingkungan berbahaya.
- Kelebihan: Fleksibel, tahan terhadap interferensi elektromagnetik.
- Aplikasi: Deteksi objek kecil, lingkungan dengan suhu ekstrem.
5. Sensor Laser
- Prinsip kerja: Memancarkan sinar laser untuk deteksi presisi tinggi.
- Kelebihan: Akurasi mikrometer, cocok untuk pengukuran detail.
- Aplikasi: Alignment mesin, inspeksi permukaan.
Baca juga : Sensor Ultrasonik vs Sensor LDR: Mana yang Lebih Efektif?
Prinsip Kerja Sensor Optik
Sensor optik mendeteksi perubahan intensitas cahaya yang dihasilkan dari interaksi antara cahaya dan objek yang diamati. Teknologi ini banyak digunakan dalam industri otomasi, robotika, dan sistem keamanan karena kecepatan dan akurasinya yang tinggi. Berikut ini tahapan umum cara kerja sensor optik:
1. Pemancaran Cahaya
Sensor menghasilkan sinyal cahaya menggunakan sumber seperti LED, laser, atau inframerah. Cahaya ini diarahkan ke objek target.
2. Interaksi dengan Objek
Cahaya yang mengenai permukaan objek dapat mengalami pantulan, penyerapan, atau pembiasan, tergantung pada karakteristik material objek tersebut.
3. Penerimaan Cahaya
Fotodetektor (seperti fotodioda atau fototransistor) menerima sinyal cahaya yang kembali dari objek. Perubahan intensitas atau arah cahaya digunakan sebagai dasar deteksi.
4. Pengolahan Sinyal
Sinyal optik yang diterima dikonversi menjadi sinyal listrik. Rangkaian internal kemudian mengolah sinyal ini untuk mengekstrak informasi seperti keberadaan objek, posisi, atau jarak.
5. Output Sensor
Berdasarkan hasil pemrosesan, sensor menghasilkan output digital (misalnya ON/OFF untuk deteksi objek) atau output analog (misalnya level tegangan untuk deteksi jarak atau warna).
Aplikasi Sensor Optik di Industri Otomatis
Sensor optik berperan penting dalam sistem otomasi modern berkat kemampuannya mendeteksi objek tanpa kontak fisik dan dengan akurasi tinggi. Berikut ini beberapa sektor industri yang banyak mengandalkan teknologi ini:
1. Industri Manufaktur
- Deteksi Posisi Produk
Memastikan komponen berada di posisi yang tepat di lini perakitan.
- Inspeksi Kualitas
Menggunakan sensor warna atau laser untuk mendeteksi cacat atau ketidaksesuaian produk.
2. Otomotif
- Robot Welding (Pengelasan Robotik)
Sensor laser digunakan untuk membantu robot melakukan pengelasan secara presisi.
- Sistem Parkir Otomatis
Sensor jarak optik mendeteksi hambatan di sekitar kendaraan saat parkir.
3. Logistik dan Gudang Otomatis
- Pembacaan Barcode
Sensor optik membaca barcode pada produk untuk kebutuhan manajemen inventaris.
- AGV (Automated Guided Vehicle)
Kendaraan otomatis menggunakan sensor Time-of-Flight (ToF) untuk navigasi.
4. Industri Makanan dan Minuman
- Penyortiran Kemasan
Sensor warna memisahkan produk berdasarkan jenis atau warna kemasan.
- Deteksi Tinggi Cairan
Sensor fotoelektrik berfungsi untuk mendeteksi ketinggian cairan di dalam wadah transparan dengan menggunakan cahaya sebagai media pengukuran.
5. Elektronik dan Semikonduktor
- Penempatan Komponen PCB
Sensor optik membantu mesin pick-and-place dalam menempatkan komponen secara akurat.
- Inspeksi Chip
Sensor dengan resolusi tinggi digunakan untuk mendeteksi cacat mikroskopis pada chip semikonduktor.
Faktor Pemilihan Sensor Optik untuk Industri
- Jarak Deteksi
Pilih sensor dengan jarak deteksi yang sesuai dengan kebutuhan sistem.
- Kondisi Lingkungan
Pastikan sensor memiliki ketahanan terhadap debu, kelembapan, getaran, atau suhu ekstrem.
- Kecepatan Respons
Sensor dengan waktu respons cepat dibutuhkan untuk lini produksi berkecepatan tinggi.
- Tipe Output
Tentukan apakah aplikasi memerlukan output digital (ON/OFF) atau analog (jarak, intensitas cahaya, warna).
Perkembangan Terkini Teknologi Sensor Optik
- Smart Vision Sensor
Kamera pintar yang dilengkapi AI untuk analisis dan inspeksi visual otomatis.
- LiDAR (Light Detection and Ranging)
Sensor berbasis laser yang mampu memetakan lingkungan 3D, banyak digunakan pada kendaraan otonom dan drone.
- Sensor Hyperspectral
Mampu menganalisis karakteristik material berdasarkan spektrum cahaya, digunakan untuk deteksi kualitas produk atau identifikasi material secara presisi.
