Modul USB to TTL adalah perangkat kecil yang sangat berguna untuk menghubungkan mikrokontroler atau perangkat embedded lainnya ke komputer melalui komunikasi serial. Modul ini mengubah sinyal USB dari komputer menjadi sinyal TTL (Transistor-Transistor Logic) yang dapat dipahami oleh mikrokontroler seperti Arduino, ESP8266, ESP32, Raspberry Pi, dan lain sebagainya. Modul ini memiliki pin TX (Transmit), RX (Receive), GND (Ground), dan VCC (Power). Ada beberapa Modul USB to TLL yang populer, seperti CP2102, CH340G dan FT232RL. Selain itu, beberapa versi juga menyediakan pin DTR (Data Terminal Ready) dan RTS (Request to Send) yang berguna untuk flashing firmware.
Fungsi Modul USB to TTL
1. Memprogram Mikrokontroler
Modul ini memungkinkan pengguna untuk mengunggah program ke mikrokontroler seperti Arduino, ESP8266, ESP32, atau STM32 melalui koneksi serial.
2. Debugging Serial
Digunakan untuk membaca data log atau output serial dari perangkat embedded, sehingga memudahkan proses debugging dan pemantauan.
3. Komunikasi Antar Perangkat
Memfasilitasi pertukaran data antara komputer dan perangkat elektronik lain, misalnya antara PC dan sensor, modul GPS, atau modul GSM.
4. Flashing Firmware
Berfungsi sebagai alat untuk menginstal atau memperbarui firmware, contohnya pada modul ESP8266 atau ESP32 secara langsung melalui USB.
Komponen Modul USB to TTL
1. VCC
VCC berfungsi untuk menyediakan daya ke perangkat target, biasanya 3.3V atau 5V tergantung kebutuhan modul.
2. GND (Ground)
GND adalah ground, dan harus terhubung ke ground perangkat lain untuk menyamakan referensi tegangan.
3. TX (Transmit)
TX digunakan untuk mengirim data dari modul ke perangkat tujuan (harus dihubungkan ke RX perangkat).
4. RX (Receive)
RX berfungsi untuk menerima data dari perangkat lain (harus dihubungkan ke TX perangkat).
5. DTR (Data Terminal Ready)
DTR sering digunakan untuk melakukan reset otomatis, misalnya saat flashing firmware ke mikrokontroler.
6. RTS (Request to Send)
RTS digunakan untuk kontrol aliran data, membantu memastikan data dikirim dengan benar tanpa tabrakan.
Cara Menggunakan Modul USB to TTL
1. Instal Driver yang Diperlukan
Sebelum menggunakan modul, pastikan driver sudah terinstal di komputer:
- CP2102 → Download dari situs resmi Silicon Labs
- CH340G → Download dari situs produsen WCH
- FT232RL → Download dari FTDI
Setelah instalasi, cek di Device Manager (Windows) atau `lsusb` (Linux) untuk memastikan modul terdeteksi.
2. Hubungkan Modul ke Perangkat Target
Pastikan koneksi yang benar:
- TX modul → RX perangkat
- RX modul → TX perangkat
- GND modul → GND perangkat
- VCC (3.3V/5V) → VCC perangkat (sesuaikan voltase!)
3. Gunakan Software Serial Monitor
- Arduino IDE (Serial Monitor)
- PuTTY (Windows/Linux)
- CoolTerm (Mac/Windows)
- Screen (Linux/Mac, via terminal)
Contoh command di Linux:
screen /dev/ttyUSB0 115200
4. Konfigurasi Baud Rate
Pastikan baud rate di software serial sama dengan perangkat target (misalnya, 9600, 115200, 57600).
Baca juga : Mengenal Sensor Tekanan Piezoelektrik dan Cara Kerjanya

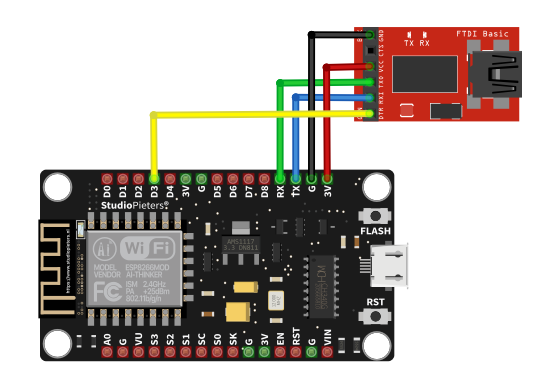

Contoh Aplikasi: Flashing ESP8266 dengan USB to TTL
1. Hubungkan modul ke ESP8266:
- TX → RX
- RX → TX
- GND → GND
- VCC (3.3V) → VCC
- DTR → GPIO0 (untuk mode flashing)
2. Download firmware ESP8266 (contoh: AT firmware dari Espressif).
3. Gunakan esptool.py untuk flashing:
esptool.py --port /dev/ttyUSB0 write_flash 0x00000 firmware.bin
4. Reset ESP8266 dan verifikasi hasil flashing.
Troubleshooting Masalah Umum
1. Modul Tidak Terdeteksi
- Periksa kabel USB.
- Pastikan driver sudah terinstal.
- Coba port USB lain.
2. Tidak Ada Komunikasi Serial
- Periksa koneksi TX/RX (harus terbalik).
- Pastikan baud rate sesuai.
- Cek apakah perangkat target dalam mode yang benar.
3. Gagal Flashing Firmware
- Pastikan GPIO0 terhubung ke GND saat flashing.
- Gunakan voltase yang tepat (3.3V untuk ESP8266/ESP32).
Keamanan dalam Penggunaan Modul USB to TTL
Saat bekerja dengan modul USB to TTL, penting untuk memperhatikan aspek keamanan agar tidak merusak perangkat yang terhubung. Berikut ini beberapa hal yang perlu diperhatikan:
1. Perhatikan Level Tegangan (3.3V vs 5V)
- Beberapa modul USB to TTL mendukung 3.3V dan 5V, sedangkan mikrokontroler seperti ESP8266 dan ESP32 hanya bekerja pada 3.3V.
- Jika modul hanya mendukung 5V, gunakan logic level converter untuk menghindari kerusakan.
- Pastikan VCC modul sesuai dengan kebutuhan perangkat target.
2. Hindari Hubungan Pendek (Short Circuit)
- Pastikan kabel tidak terkelupas dan tidak terjadi sentuhan antara VCC dan GND.
- Gunakan breadboard atau konektor yang rapi untuk mengurangi risiko korsleting.
3. Perlindungan terhadap Electrostatic Discharge (ESD)
- Beberapa modul USB to TTL tidak memiliki proteksi ESD bawaan.
- Jika bekerja di lingkungan yang rentan statis, gunakan anti-static wrist strap atau USB isolator.
Perbandingan Modul USB to TTL Populer
1. CP2102
– Modul ini memiliki driver yang stabil dan kompatibilitas tinggi dengan berbagai sistem operasi seperti Windows, macOS, dan Linux.
– Kekurangannya, harga CP2102 sedikit lebih mahal dibanding CH340G.
2. CH340G
– Menjadi pilihan populer karena harganya murah dan mudah ditemukan di pasaran.
– Namun, driver-nya kadang bermasalah di Windows 10 atau 11, sehingga perlu instalasi manual.
3. FT232RL
– Modul ini dikenal dengan kecepatan tinggi dan performa yang sangat andal, cocok untuk aplikasi industri atau profesional.
– Kekurangannya adalah harga paling mahal di antara ketiganya.
Rekomendasi:- Jika butuh stabilitas, gunakan CP2102 atau FT232RL.
- Jika budget terbatas, CH340G bisa menjadi pilihan asalkan driver terinstal dengan benar.
Penggunaan Modul USB to TTL dengan Berbagai Platform
1. Arduino
- Berguna untuk memprogram Arduino Pro Mini yang tidak memiliki port USB bawaan.
- Hubungkan TX-RX secara terbalik dan atur bootloader sesuai kebutuhan.
2. Raspberry Pi
- Dapat digunakan untuk akses serial console jika Raspberry Pi tidak bisa booting.
- Konfigurasi `/boot/config.txt` untuk mengaktifkan UART.
3. STM32
- Digunakan untuk flashing firmware via UART (menggunakan STM32CubeProgrammer).
- Beberapa STM32 memerlukan pin BOOT0 di-high untuk masuk mode programming.
4. Mikrokontroler AVR (ATmega, ATtiny)
- Bisa dipakai untuk memprogram via AVRDUDE dengan protokol USBasp atau Serial.
Tips Memilih Modul USB to TTL yang Tepat
1. Cek Kebutuhan Tegangan (3.3V atau 5V).
2. Pastikan Driver Mudah Diinstal (hindari modul dengan chip tidak jelas).
3. Cek Kecepatan Maksimal (beberapa modul mendukung hingga 2Mbps).
4. Pilih yang Memiliki Pin DTR/RTS jika ingin flashing firmware mikrokontroler.
5. Hindari Modul Murah dengan Kualitas Rendah (bisa menyebabkan komunikasi tidak stabil).
