Modul voltage regulator LM317 adalah komponen elektronika yang digunakan untuk mengatur tegangan output secara presisi. Komponen ini sering ditemukan dalam berbagai rangkaian power supply, mulai dari proyek elektronika sederhana hingga sistem yang lebih kompleks. LM317 dikenal karena fleksibilitasnya, kemudahan penggunaan dan keandalannya dalam menyediakan tegangan yang stabil. LM317 adalah IC (Integrated Circuit) regulator tegangan variabel yang dapat menyesuaikan output tegangan DC dalam rentang tertentu. IC ini dikembangkan oleh Texas Instruments dan termasuk dalam keluarga regulator linear. LM317 memungkinkan pengguna untuk mengatur tegangan output sesuai kebutuhan, biasanya antara 1,25V hingga 37V, tergantung pada kebutuhan rangkaiannya.
Fitur Utama LM317
1. Rentang Tegangan Output yang Luas
Dapat menghasilkan tegangan mulai dari 1,25V hingga 37V, tergantung konfigurasi resistor eksternal.
2. Arus Output Hingga 1,5A
Mampu memberikan arus tinggi hingga 1,5 ampere, dengan pendingin (heatsink) yang cukup.
3. Perlindungan Internal
Dilengkapi proteksi thermal (panas berlebih) dan overcurrent (arus berlebih) untuk keamanan perangkat.
4. Stabilitas dan Ripple Rejection yang Baik
Cocok untuk aplikasi yang membutuhkan tegangan stabil dan minim noise.
5. Penggunaan Sederhana
Hanya membutuhkan dua resistor eksternal untuk mengatur tegangan output sesuai kebutuhan.
Fungsi Modul Voltage Regulator LM317
1. Regulasi Tegangan Variabel
LM317 menyediakan tegangan output yang stabil dan dapat diatur. Hal ini sangat berguna dalam aplikasi di mana tegangan input bervariasi, tetapi output harus tetap konstan.
2. Power Supply Adjustable
LM317 sering digunakan untuk membuat power supply adjustable, baik untuk keperluan laboratorium maupun proyek DIY. Anda dapat memperoleh tegangan yang diinginkan dengan menyesuaikan resistor.
3. Pengganti Regulator Tegangan Tetap
Jika sebuah rangkaian membutuhkan tegangan yang tidak tersedia dalam bentuk IC regulator tetap (misalnya 7,5V atau 12V), LM317 dapat digunakan sebagai pengganti dengan mengatur resistornya.
4. Stabilisasi Tegangan pada Baterai
Tegangan dalam sistem berbasis baterai (seperti aki mobil atau power bank) bisa turun seiring pemakaian. LM317 membantu mempertahankan tegangan output tetap stabil meskipun input berkurang.
5. Proteksi Rangkaian Sensitif
Komponen elektronik seperti mikrokontroler dan sensor membutuhkan tegangan yang presisi. LM317 melindungi mereka dari fluktuasi tegangan yang dapat merusak komponen.
Cara Kerja Modul Voltage Regulator LM317
LM317 bekerja berdasarkan prinsip regulator linear, di mana kelebihan tegangan diubah menjadi panas. Berikut ini cara kerja modul voltage regulator LM317 yang perlu Anda ketahui:
1. Konfigurasi Dasar LM317
LM317 memiliki 3 pin utama:
- Input (VIN): Terhubung ke sumber tegangan DC (misalnya dari trafo + rectifier).
- Output (VOUT): Menghasilkan tegangan yang sudah diatur.
- Adjust (ADJ): Pin untuk mengatur tegangan output menggunakan resistor.
2. Rumus Tegangan Output LM317
Tegangan output LM317 diatur oleh dua resistor (R1 dan R2) dengan rumus:
- 1,25V adalah tegangan referensi internal LM317 antara VOUT dan ADJ.
- Iadj (arus adjust) sangat kecil (sekitar 50µA), sehingga sering diabaikan dalam perhitungan sederhana.
Contoh Perhitungan:
Jika R1 = 240Ω dan R2 = 720Ω, maka:
3. Proses Regulasi Tegangan
- LM317 membandingkan tegangan antara pin Output dan Adjust.
- Jika tegangan output turun, LM317 meningkatkan konduksi internal untuk menaikkannya.
- Jika tegangan output naik, LM317 mengurangi konduksi untuk menurunkannya.
- Proses ini terjadi terus-menerus untuk mempertahankan kestabilan tegangan.
4. Pentingnya Kapasitor pada Rangkaian LM317
a. Kapasitor Input (C1)
- Fungsi: Menstabilkan tegangan input dan meredam noise dari sumber daya (misalnya dari adaptor atau switching power supply).
- Nilai umum: 0.1µF hingga 1µF (keramik atau elektrolit) dipasang dekat kaki input IC.
b. Kapasitor Output (C2)
- Fungsi: Mencegah osilasi (getaran tegangan) dan membantu merespons perubahan beban (transient load).
- Nilai umum: 1µF hingga 10µF, dipasang dekat kaki output IC.
c. Kapasitor Bypass Adjust (C3)
- Fungsi: Meningkatkan ripple rejection dengan mengurangi noise pada jalur pengaturan tegangan (adjust pin).
- Nilai umum: Sekitar 10µF, dipasang antara pin adjust dan ground.
Baca juga : Mengenal Sensor Tekanan Piezoelektrik dan Cara Kerjanya
Aplikasi Modul Voltage Regulator LM317
1. Power Supply Variabel
Digunakan untuk membuat power supply lab dengan output yang bisa disesuaikan (misalnya 1,25V–30V).
2. Charger Baterai
LM317 dapat mengatur tegangan pengisian baterai Li-ion, NiMH, atau aki mobil.
3. Driver LED
Karena dapat memberikan arus konstan, LM317 cocok untuk mengatur kecerahan LED.
4. Pengatur Tegangan pada Amplifier Audio
Memastikan tegangan stabil untuk mencegah noise pada rangkaian audio.
5. Sistem Mikrokontroler & IoT
Menyediakan tegangan presisi untuk Arduino, Raspberry Pi, dan sensor.
Kelebihan LM317
1. Mudah Digunakan
Hanya butuh beberapa komponen eksternal (dua resistor untuk pengaturan tegangan).
2. Output Tegangan yang Dapat Diatur
Tegangan output dapat diatur dari 1.25V hingga 37V.
3. Fitur Proteksi Bawaan
Termasuk proteksi terhadap overheat (thermal shutdown) dan hubung singkat (short-circuit).
4. Harga Terjangkau & Ketersediaan Luas
Banyak dijual di pasaran dengan harga murah dan dukungan dokumentasi lengkap.
Kekurangan LM317
1. Efisiensi Rendah
Karena bekerja berdasarkan prinsip kerja linear, maka kelebihan tegangan dibuang sebagai panas.
2. Butuh Heatsink pada Arus Tinggi
Jika digunakan di atas 500mA, perlu pendingin untuk menghindari overheat.
3. Kurang Cocok untuk Arus Besar
Maksimal arus sekitar 1.5A, tidak cocok untuk aplikasi high-power.
Tips Memilih dan Menggunakan LM317
1. Gunakan heatsink jika arus >500mA untuk mencegah overheating.
2. Pilih resistor presisi (1% tolerance) untuk akurasi tinggi.
3. Tambahkan dioda proteksi jika digunakan dengan beban induktif (motor, relay).
4. Hindari input melebihi 40V karena dapat merusak IC.
5. Gunakan kapasitor yang tepat untuk mengurangi noise.
Masalah Umum & Solusi dalam Penggunaan LM317
1. Overheating
Penyebab:
- Perbedaan tegangan input-output terlalu besar.
- Arus tinggi tanpa heatsink.
Solusi:
- Gunakan heatsink atau kipas pendingin.
- Kurangi beda tegangan input-output (misal, input 12V untuk output 9V, bukan input 24V).
- Pertimbangkan DC-DC converter jika efisiensi kritikal.
2. Output Tidak Stabil
Penyebab:
- Resistor tidak presisi.
- Noise dari sumber daya.
Solusi:
- Gunakan resistor metal film 1%.
- Tambahkan kapasitor keramik 0.1µF paralel dengan C2.
3. Tegangan Output Tidak Sesuai Perhitungan
Penyebab:
- Arus adjust (Iadj) tidak diabaikan pada perhitungan.
- Kualitas LM317 buruk (fake IC).
Solusi:
- Gunakan rumus lengkap:
- Beli LM317 dari supplier terpercaya.
4. Rangkaian Kurang Responsif terhadap Beban Dinamis
Penyebab:
- Kapasitor output terlalu kecil.
Solusi:
- Tambahkan kapasitor low-ESR (e.g., 100µF tantalum).
Perbandingan LM317 dengan Regulator Lain
1. LM317 vs LM7805 (Regulator Tetap)

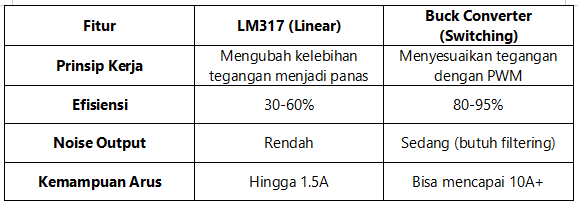

2. LM317 vs Buck Converter (DC-DC Switching)
Kapan Memilih LM317?
- Ketika membutuhkan tegangan sangat stabil dengan ripple rendah.
- Untuk aplikasi low-noise seperti audio dan sensor.
- Jika desain harus sederhana dan murah.
Kapan Memilih Buck Converter?
- Jika efisiensi penting (misal, sistem bertenaga baterai).
- Ketika membutuhkan arus tinggi (>2A).
Baca juga : Pengertian dan Fungsi Resistor Pull-up dan Pull-down dalam Rangkaian Digital
