Cara Membuat Rangkaian Detektor Tegangan AC Sederhana

Detektor tegangan AC adalah alat yang berguna untuk mendeteksi keberadaan arus bolak-balik (Alternating Current/AC) dalam suatu rangkaian atau kabel listrik. Alat ini sangat bermanfaat bagi teknisi listrik, penghobi elektronika, atau siapa pun yang ingin memeriksa tegangan AC tanpa harus menggunakan multimeter.



Cara Membuat Rangkaian Detektor Tegangan AC Sederhana



Komponen yang Dibutuhkan



Prinsip Kerja Rangkaian Detektor Tegangan AC



Rangkaian ini bekerja dengan mendeteksi medan elektromagnetik yang dihasilkan oleh kabel bertegangan AC. Ketika probe didekatkan ke sumber AC, tegangan kecil akan diinduksi ke rangkaian melalui resistor dan dioda. Transistor akan menguatkan sinyal ini sehingga LED menyala sebagai indikator. Jika menggunakan baterai 9V, rangkaian akan lebih sensitif karena transistor bekerja sebagai penguat sinyal aktif. Namun, versi pasif (tanpa baterai) juga dapat bekerja dengan mengandalkan induksi tegangan dari kabel AC.



Langkah-langkah Pembuatan Rangkaian Detektor Tegangan AC Sederhana

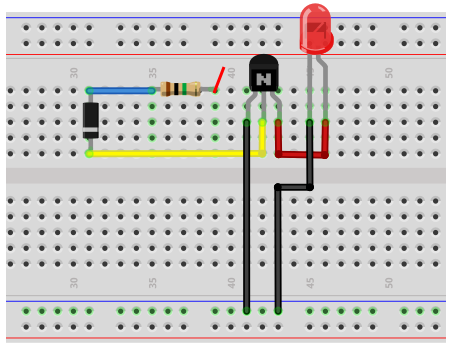

1. Rangkaian Dasar (Versi Pasif Tanpa Baterai)

Siapkan Komponen:

- Resistor 1MΩ

- Dioda 1N4007

- Transistor BC547 (NPN)

- LED

- Kabel (untuk probe)

- Breadboard atau papan PCB

Langkah-langkah Perakitan:

1. Hubungkan resistor 1MΩ ke anoda dioda 1N4007. Resistor ini berfungsi membatasi arus agar tetap aman.

2. Sambungkan katoda dioda ke basis transistor BC547. Tegangan yang sudah disearahkan akan mengatur kerja transistor.

3. Pasang LED antara kolektor transistor dan GND. LED akan menyala jika transistor aktif.

4. Sambungkan emitor transistor ke ground (negatif). Hal ini melengkapi jalur arus ketika transistor aktif.

5. Buat probe dengan kabel tunggal dan sambungkan ke resistor 1MΩ. Ujung kabel probe ini digunakan untuk mendeteksi medan listrik dari kabel AC.



Cara Kerja Rangkaian:

- Ketika probe didekatkan ke sumber tegangan AC (misalnya kabel listrik aktif), medan listrik akan menginduksi tegangan kecil.

- Tegangan ini dialirkan melalui resistor dan dioda, kemudian menuju basis transistor BC547.

- Transistor aktif dan LED menyala, menandakan adanya tegangan AC di sekitarnya.

2. Rangkaian dengan Baterai 9V (Versi Aktif)

Siapkan Komponen:

- Resistor 1MΩ – Pembatas arus dari probe

- Dioda 1N4007 – Penyearah tegangan AC yang masuk

- Transistor BC547 (NPN) – Saklar elektronik untuk LED

- Resistor 220Ω – Pembatas arus LED

- LED – Indikator tegangan terdeteksi

- Baterai 9V + konektornya – Catu daya

- Kabel probe – Untuk mendeteksi tegangan AC

- Breadboard atau PCB – Untuk merakit rangkaian

Langkah-langkah Perakitan:

1. Pasang resistor 1MΩ ke kabel probe.

2. Kabel ini akan bertindak sebagai antena untuk mendeteksi medan listrik AC.

3. Sambungkan ujung resistor 1MΩ ke anoda dioda 1N4007.

4. Hubungkan katoda dioda ke basis transistor BC547.

5. Tegangan dari medan listrik AC akan masuk ke basis setelah disearahkan.

6. Sambungkan emitor transistor ke ground (GND).

7. Pasang LED antara kolektor transistor dan ground.

8. Tambahkan resistor 220Ω antara kolektor dan positif baterai untuk membatasi arus LED.

9. Sambungkan baterai 9V:

    - Positif baterai ke resistor 220Ω (menuju kolektor).

    - Negatif baterai ke ground.

Cara Kerja Rangkaian:

1. Ketika probe mendeteksi medan listrik dari kabel AC, arus kecil masuk melalui resistor dan dioda ke basis transistor.

2. Basis mendapat tegangan → transistor aktif → kolektor terhubung ke emitor.

3. Arus dari baterai 9V mengalir dari resistor 220Ω ke LED, kemudian ke kolektor dan emitor, lalu ke ground.

4. LED menyala → menandakan adanya tegangan AC terdekat.

Keunggulan Versi Aktif:

- Sensitivitas tinggi -> Mampu mendeteksi tegangan lebih rendah atau dari jarak yang lebih jauh.

- Lebih stabil -> Karena LED mendapat daya langsung dari baterai, nyalanya lebih terang dan tidak tergantung tegangan input.

- Fleksibel -> Cocok untuk pemula maupun teknisi dalam mendeteksi kabel AC tersembunyi.



Baca juga : Cara Menggunakan Komparator LM393 dalam Rangkaian Sederhana



Pengujian Rangkaian Detektor Tegangan AC



Setelah rangkaian selesai dirakit, langkah berikutnya adalah melakukan pengujian untuk memastikan fungsinya berjalan dengan baik.

Peringatan Keamanan

Sebelum memulai, pastikan:

- Tangan dalam keadaan kering.

- Tidak menyentuh bagian logam dari probe secara langsung saat pengujian.

- Menguji hanya pada kabel listrik berisolasi (jangan menyentuh bagian dalam stop kontak langsung!).

Langkah Pengujian

1. Dekatkan probe ke kabel listrik yang sedang dialiri tegangan AC (misalnya kabel colokan lampu atau charger).

Cukup didekatkan, tidak perlu menyentuh langsung kabel tembaga.

2. Amati LED:

Jika LED menyala, berarti sinyal tegangan AC berhasil terdeteksi dan transistor bekerja dengan baik.

3. Jika LED tidak menyala:

    - Periksa kembali sambungan rangkaian.

    - Pastikan polaritas LED benar (anoda ke kolektor).

    - Pastikan kaki transistor tidak tertukar (Basis - Kolektor - Emitor).

    - Cek baterai (jika menggunakan versi aktif), apakah masih memiliki tegangan yang cukup.

Aplikasi Detektor Tegangan AC



1. Memeriksa Kebocoran Arus Listrik

Membantu mendeteksi adanya tegangan bocor di peralatan listrik atau instalasi rumah tangga.

2. Mendeteksi Kabel Tersembunyi di Dinding

Alat ini dapat digunakan untuk mengetahui posisi kabel listrik yang tertanam di balik tembok sebelum melakukan pengeboran atau renovasi.

3. Alat Bantu Troubleshooting

Berguna dalam perbaikan rangkaian listrik, membantu menentukan apakah suatu jalur masih aktif atau tidak.



Tips Keamanan Saat Menggunakan Detektor



1. Hindari Kontak Langsung dengan Tegangan Tinggi

Selalu gunakan alat ini dengan kehati-hatian, dan jangan menyentuh langsung kabel atau komponen bertegangan.

2. Gunakan Isolator pada Probe

Pastikan ujung probe diberi isolasi yang baik untuk mencegah korsleting atau sengatan listrik.

3. Perhatian untuk Rangkaian Pasif (Tanpa Baterai)

Karena versi ini tidak memiliki sumber daya sendiri, jangan menghubungkannya langsung ke sumber tegangan tinggi untuk menghindari kerusakan pada komponen seperti transistor atau LED.

Faktor yang Mempengaruhi Sensitivitas Detektor Tegangan AC



Sensitivitas detektor tegangan AC dipengaruhi oleh beberapa faktor, termasuk komponen yang digunakan dan desain rangkaian. Berikut ini penjelasannya:

1. Nilai Resistor Pembatas Arus

Resistor 1MΩ berfungsi untuk membatasi arus yang masuk ke rangkaian. Jika nilai resistor terlalu kecil, arus yang mengalir bisa berlebihan dan merusak transistor atau LED. Sebaliknya, jika terlalu besar, rangkaian mungkin tidak cukup sensitif untuk mendeteksi tegangan AC rendah.

- Resistor 1MΩ cocok untuk tegangan 110V–240V.

- Untuk tegangan lebih rendah (misal 50V), bisa menggunakan resistor 680kΩ agar lebih sensitif.

2. Jenis Transistor yang Digunakan

Transistor BC547 adalah pilihan umum karena harganya murah dan mudah ditemukan. Namun, jika ingin sensitivitas lebih tinggi, bisa menggunakan transistor dengan gain (hFE) lebih besar, seperti:

- BC548 (mirip dengan BC547 tetapi gain lebih tinggi).

- 2N3904 (transistor serbaguna dengan respons cepat).

3. Pengaruh Kapasitor Filter

Kapasitor 0.1µF berfungsi untuk menghaluskan sinyal AC yang terdeteksi. Jika kapasitor terlalu kecil, LED mungkin berkedip-kedip. Jika terlalu besar, respon rangkaian menjadi lambat.

- 0.1µF–1µF adalah rentang yang ideal.

- Jika LED berkedip, tambahkan kapasitor 1µF untuk stabilisasi.

4. Efektivitas Dioda Penyearah

Dioda 1N4007 digunakan untuk memastikan hanya setengah gelombang positif yang mengaktifkan transistor. Jika dioda diganti dengan tipe lain, seperti:

- 1N4148 (lebih cepat tetapi arus maksimum lebih kecil).

- 1N5408 (untuk tegangan lebih tinggi).

Pemilihan dioda memengaruhi ketahanan rangkaian terhadap tegangan tinggi.
